由于變壓器繞組具有較大的電感和較小的電阻，因此在測量直流電阻時，繞組在直流電壓作用下，從充電至穩定所需的時間很長，尤其是容量大、電壓高的變壓器，測量一次電阻往往需要十幾分鐘到幾十分鐘，由于一個變壓器測量不同分接頭下的各相電阻要進行十多次，花費幾小時，而運行變壓器的停電時間是有限的，因此，必須采取措施加快測量速度，提高試驗效率。

加快測量變壓器直流電阻速度的關鍵是縮短充電的穩定時間。根據電感回路施加直流電壓的充電過濾過程的時間常數T=L/R可知，縮短充電時間的辦法是減小電感量L或增大電阻R，而增大電阻是比較簡單可行的辦法。實際應用時是采用突然增大電阻的辦法，即在試驗接線中串聯一個合格的附加電阻，試驗開始時，將附加電阻短路，使電流達到預定的穩定值后將附加電阻投入，這樣就能大大地縮短溫度時間。由于實際試驗時，大容量的變壓器測量一般采用雙臂電橋，所以下面以雙臂電橋為例，說明縮短測量時間的方法。

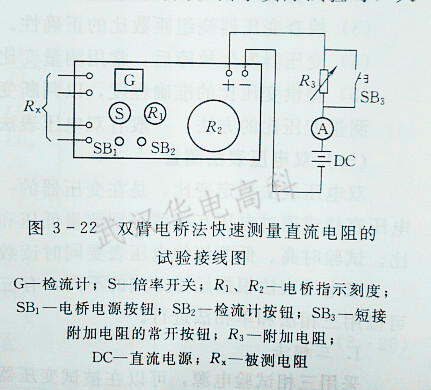

（1）試驗接線。用雙臂電橋測量繞組直流電阻時，縮短測量時間的試驗接線圖如圖3-22所示。

（1）附加電阻的選擇。附加電阻可選用10~100Ω的滑線電阻，試驗時應適當調節其大小，使接通或斷開SB₂時候，電流表指示值有明顯變化。

（2）試驗步驟。按試驗接線圖接好線后，按下SB₁和SB₃按鈕，調節電阻R₃，使其在SB₃斷開時電流表能明顯減少，電流穩定后，按下檢流計按鈕SB₂，調整電橋平衡后，即可讀數記錄。

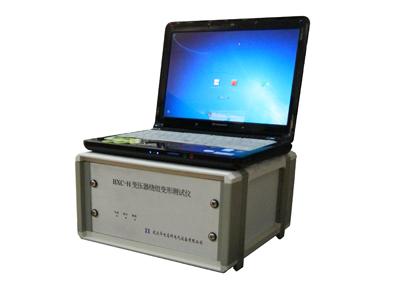

BXC-H變壓器繞組變形測試儀
