單相繼電保護校驗儀是一個新型智能化測試儀器，以前的繼電保護試驗工具主要是用調壓器和移相器組合而成，體積笨重，精度不高，已不能滿足現代微機繼電保護的校驗工作。隨著科學技術的不斷發展，微機繼電保護已廣泛運用于線路保護，主變差動保護，勵磁控制等各個領域，變電站綜合自動化已成為主流。 本文將對單相繼電保護校驗儀的面板布局進行介紹。

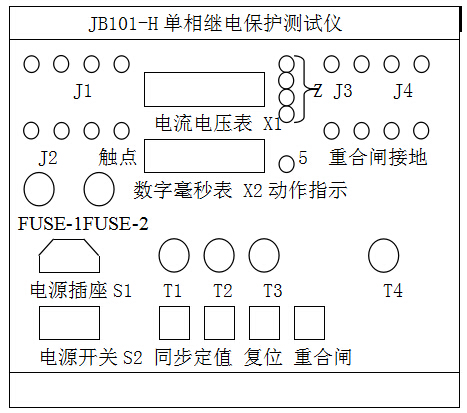

     面板布局圖

     功能說明：
     （1）、J1、J2、J3、J4、J5分別為交流、直流電源及其定值輸出端子，如面板所示。
     （2）、X1為電流電壓值顯示（顯示啟動值、返回值和額定值），X2數字毫秒表。
     （3）、S1電源插座， S2電源開關。
     （4）、T1電源輸出選擇旋鈕，T2定值輸出選擇旋鈕，T3觸點狀態選擇旋鈕（其中：   表示可以用燈來判斷動作值及返回值，Ⅰ表示常開觸點通電延時合，Ⅱ表示常開觸點斷電延時開，Ⅲ表示常閉觸點通電延時開，Ⅳ表示常閉觸點斷電延時閉。），T4電源輸出大小調節旋鈕。

     （5）、觸點：被校驗繼電器觸點的接線端子。注意：測量繼電器動作時間，繼電器觸點不能有外來電源，且不能與本儀器的J1、J2、J3、J4、J5短路。
     （6）、Z：表示電源輸出類型。
     （7）、動作指示：觸點動作時指示。（若接常開觸點，動作后指示燈由滅變亮；若接常閉觸點，動作后指示燈由亮變滅。）
     （8）、同步：控制輸出的電壓或電流的通斷，對繼電器進行額定值的沖擊試驗。
     （9）、定值：定值輸出開關。
     （10）、復位：對毫秒表進行清零。
     （11）、合閘：重合閘繼電器的合閘信號發出端。
