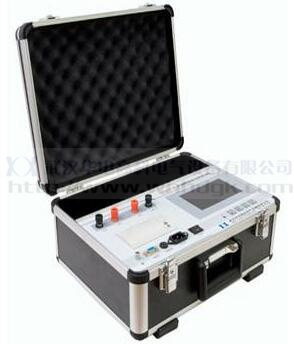

接地是為了保證入身安全以及電氣設備和過電壓保護裝置正常工作的非常重要的環節，變電站地網接地電阻是否符合要求與電力安全生產相關。DWY-H大型地網接地電阻測試儀是可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）的多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。本文主要介紹變電站地網接地電阻測試誤差影響因素及其消除方法。

高頻干擾電壓

當測量用的電壓線較長時，線路上可能會出現各種頻率電磁場產生的干擾電壓。一般情況下，非工頻成分的能量較小，但不排除個別干擾源較強的可能性，為減少高頻干擾源較強的可能性，為減少高頻干擾電壓對測量結果的影響、可以在電壓和功率表的兩端子上并聯一個電容器，且其工頻容抗應比測量儀表的輸入阻抗大100倍以上。

輸電線的避雷線與變電站接地網相連

在變電站正常運行中，輸電線的避雷線與變電站的接地網相連接的，這會影響變電站接地電阻的實測值。因此，在測量獨立地網時，應將兩者的連接點斷開。

電流線與電壓線平行

通常可用停運的10kV架空線路中的兩個相線作電流線和電壓線進行測量。由于兩條相線平行且距離較長，相互間存在互感，在電位線上會產生感應電壓，當采用電壓—電流法測量時，就會造成嚴重的誤差，為此只能采用瓦特表進行測量。

現場實踐證明、在測量變電站接地網電阻時，應綜合考慮各方面影響因素，合理選擇測量方法，并采取相應的措施以減少各個環節產生的誤差，唯此才可獲得較準確的結果。

---
