為了滿足配電網自動跟蹤補償消弧裝置定型試驗和出廠試驗，使產品滿足出廠后電網各種運行工況的要求，構建了一座能夠模擬配電網各種運行工況的試驗平臺對產品進行試驗，以考核產品是否滿足在配電網運行的要求。
    由于配電網的架空線路一般都不經過完全交叉換位，甚至根本就沒有交叉換位，各相參數是不相同的，各相的阻抗及對地導納都不完全相等。在這些參數中，對中性點電壓影響最大的是線路對地的分布電容。忽略導線之間的電容，只考慮導線的對地電容，用集中參數代替分布參數，用一定大小的電容器來模擬對應長度的導線，構建模擬配電設備真值模擬試驗網，用電容C1和C2模擬對應長度的導線，放電間隙G模擬弧光放電，電阻R1模擬單相接地時的接地電阻，市電經過調壓器T1后通過隔離開關QS1接到配電變壓器T2，電容C1和C2、放電間隙G、電阻R1和消弧線圈裝置經過投切開關并聯在一起來模擬實際電力系統中的變化，接到T2的出線端。其主接線圖如圖1-1所示：

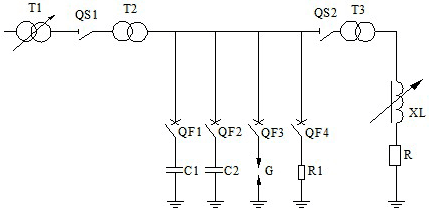

 圖1-1 配電設備真值模擬試驗網主接線圖

 一、自動跟蹤補償消弧裝置自動測量試驗
    在該配電設備真值模擬試驗網上通過自動跟蹤補償消弧裝置對配電網電容電流的測量，與實際計算的配電網的電容電流值相比較，判斷自動跟蹤補償消弧裝置自動測量的精確度。
    首先根據被試自動跟蹤補償消弧裝置的參數，計算出電容C1取值范圍，然后根據計算的電容值調整電容器C1的值，使其滿足自動跟蹤補償消弧裝置的要求。

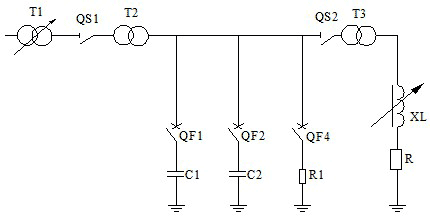

圖1-2 自動跟蹤補償消弧裝置自動測量試驗接線圖

 試驗時，按圖1-2接線，接線時使調壓器T1處于停止?fàn)顟B(tài)。先閉合QS1、QS2和QF1，然后啟動調壓器T1的升壓按鈕使其升壓，觀察自動跟蹤補償消弧裝置的動作情況，記錄自動跟蹤補償消弧裝置測得配電網的電容電流值。最后啟動調壓器T1的降壓按鈕，使其電壓降為零，然后斷開QF1、QS1和QS2。
    實現結束后，對試驗數據進行分析處理，以判斷自動補償消弧裝置的自動測量的情況。
    (1)首先計算配電網中實際的電容電流值，計算公式為：
    I_c＝ωCUψ
    式中  Uψ——配電網的相電壓；
          C——配電網的對地電容；
          ω——角頻率。
    (2)將自動跟蹤補償消弧裝置測得的配電網的電容電流值與計算得到的配電網的電容電流值相比較，計算自動跟蹤補償消弧裝置測量電容電流的誤差，誤差的計算為：
    η＝(I_c－I_c1)／I_c×100%
    式中： I_c——配電網電容電流計算值；
           Ic₁——配電網電容電流測量值。
    試驗時應注意以下幾點：
    ①試驗開始之前，要通知在場的人員要開始試驗了。
    ②試驗開始后，禁止無關人員進入試驗場地。
    ③當自動跟蹤補償消弧裝置出現異常振動情況時，應切斷電源，停止試驗。
    ④當自動跟蹤補償消弧裝置出現異常噪音或噪音值過高時，應切斷電源，停止試驗。
    ⑤當自動跟蹤補償消弧裝置溫升值過高時，應切斷電源，停止試驗。
    二、自動跟蹤補償消弧裝置跟蹤試驗
    當配電網運行方式發生改變時，驗證自動跟蹤補償消弧裝置能否對配電網電容電流進行精確測量。
    試驗前，根據被試自動跟蹤補償消弧裝置的參數，計算出電容C1和電容C2的取值范圍，根據計算的電容值調整電容器C1和電容器C2的值，使其滿足自動跟蹤補償消弧裝置的要求。

圖1-3 自動跟蹤補償消弧裝置自動跟蹤試驗接線圖

 試驗時，按圖1-3接線，接線時使調壓器T1處于停止?fàn)顟B(tài)。閉合QS1、QS3和QF1，啟動調壓器T1的升壓按鈕使其升壓。觀察自動跟蹤補償消弧裝置的動作情況，記錄自動跟蹤補償消弧裝置測得配電網的電容電流值。然后閉合QF2，觀察自動跟蹤補償消弧裝置的動作情況，觀察自動跟蹤補償消弧裝置能否正確對配電網跟蹤測量，觀察其重復性及其狀態識別功能。記錄自動跟蹤補償消弧裝置測得配電網的電容電流值。最后啟動調壓器T1的降壓按鈕，使其電壓降為零，斷開QF1、QF2、QS1、QS3。
    試驗時應注意以下幾點：
    ①試驗開始之前，要通知在場的人員要開始試驗了。
    ②試驗開始后，禁止無關人員進入試驗場地。
    ③當自動跟蹤補償消弧裝置出現異常振動情況時，應切斷電源，停止試驗。
    ④當自動跟蹤補償消弧裝置出現異常噪音或噪音值過高時，應切斷電源，停止試驗。
    ⑤當自動跟蹤補償消弧裝置溫升值過高時，應切斷電源，停止試驗。
